Marcatura UDI con laser • Sistemi di marcatura UDI con laser

La marcatura UDI con tecnologia laser è un metodo particolarmente affidabile per identificare in modo permanente e leggibile dalle macchine i dispositivi medici. Un laser può essere utilizzato per applicare codici UDI, codici DataMatrix, numeri di serie, numeri di lotto e altre informazioni sul prodotto direttamente sulla superficie di un dispositivo medico. La marcatura è precisa, duratura e può essere applicata anche a componenti piccoli o difficili da raggiungere.

Soprattutto per strumenti chirurgici, impianti e componenti medicali, un'identificazione duratura svolge un ruolo importante. La marcatura deve rimanere leggibile in modo affidabile anche dopo la pulizia, la disinfezione, la sterilizzazione e un uso intensivo. La marcatura UDI con laser offre una soluzione efficace a questo scopo ed è adatta a un'ampia gamma di metalli, plastiche e altri materiali.

Che cos'è la marcatura UDI?

UDI sta per Unique Device Identification (identificazione univoca del dispositivo). L'identificazione univoca dei prodotti ha lo scopo di garantire che i dispositivi medici possano essere identificati e tracciati durante tutto il loro ciclo di vita. La marcatura UDI consiste fondamentalmente in un identificativo univoco che può essere rappresentato sia in formato leggibile dall'uomo sia in formato leggibile dalle macchine.

I codici DataMatrix sono particolarmente adatti alla rappresentazione leggibile dalle macchine. A seconda del prodotto e dei requisiti normativi, possono contenere informazioni quali l'identificazione del prodotto, il numero di lotto, il numero di serie oppure la data di produzione o di scadenza. La marcatura supporta, tra le altre cose:

• l'identificazione univoca dei dispositivi medici
• la tracciabilità dei prodotti e dei lotti
• la documentazione sicura lungo l'intera catena di approvvigionamento
• la raccolta automatizzata delle informazioni sul prodotto
• l'associazione dei prodotti ai dati di produzione e di qualità
• il miglioramento dei processi negli ospedali e nelle strutture sanitarie

La configurazione specifica della marcatura UDI dipende dal prodotto, dal mercato e dai requisiti normativi applicabili.

---

Marcatura UDI con laser sugli strumenti chirurgici

Un'applicazione particolarmente importante della marcatura UDI con laser riguarda gli strumenti chirurgici. Bisturi, pinze, forbici chirurgiche, strumenti chirurgici e molti altri strumenti vengono regolarmente puliti, disinfettati e sterilizzati.

In queste condizioni, un'etichetta adesiva può risultare problematica. Anche i metodi di stampa convenzionali non sono adatti a tutte le applicazioni. Una marcatura laser applicata direttamente sulla superficie può invece offrire una soluzione notevolmente più duratura. Le applicazioni tipiche includono:

Soprattutto per gli strumenti riutilizzabili, un'identificazione permanente può favorire la tracciabilità e la raccolta automatizzata dei dati negli ambienti sanitari.

---

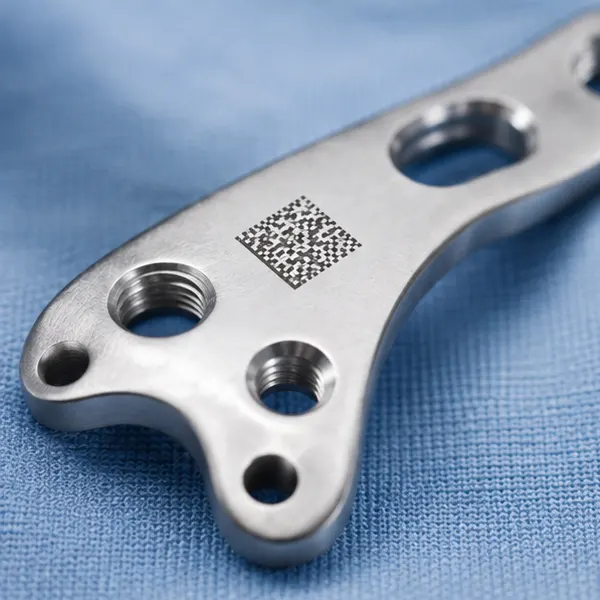

Marcatura laser degli impianti

La marcatura laser rappresenta un'opzione interessante anche per impianti e componenti medicali. È possibile applicare codici DataMatrix molto piccoli e altre marcature su superfici limitate. Esempi tipici includono:

• impianti ortopedici
• placche ossee
• viti e componenti di fissaggio
• componenti chirurgici
• componenti per impianti
• componenti medicali in metallo

Per queste applicazioni, sono particolarmente importanti l'elevata precisione e una lavorazione controllata. La marcatura non deve compromettere la funzionalità del componente. Allo stesso tempo, il codice deve rimanere leggibile in modo affidabile nelle condizioni di utilizzo previste.

---

Marcatura UDI sull'acciaio inossidabile

L'acciaio inossidabile è uno dei materiali più utilizzati per gli strumenti medicali. Con sistemi laser adeguati, il materiale può essere marcato con un elevato grado di precisione.

A seconda della superficie e del risultato desiderato, è possibile creare, ad esempio, una marcatura scura ad alto contrasto oppure una marcatura per ricottura colorata. Ciò consente di realizzare codici DataMatrix anche su superfici relativamente piccole.

Nella scelta del processo di marcatura laser è necessario tenere conto di fattori quali:

• lega di acciaio inossidabile
• caratteristiche della superficie
• spessore del materiale
• profondità di marcatura richiesta
• contrasto necessario
• dimensioni del codice UDI
• pulizia e sterilizzazione
• requisiti di durata

Una regolazione accurata dei parametri laser è essenziale per ottenere una marcatura uniforme e di alta qualità.

---

Marcatura UDI su titanio e altri metalli

Oltre all'acciaio inossidabile, nella tecnologia medicale vengono utilizzati numerosi altri metalli. Tra questi figurano, ad esempio, titanio, alluminio e diverse leghe speciali. Il titanio è particolarmente importante per componenti medicali e impiantabili. Anche in questo caso, la marcatura laser può offrire un metodo di identificazione duraturo.

Tuttavia, i parametri laser ottimali variano a seconda del materiale. Un processo che produce un contrasto elevato sull'acciaio inossidabile non è automaticamente adatto al titanio o a un'altra lega. Pertanto, la marcatura UDI con laser deve essere sempre adattata al materiale specifico e alla geometria del singolo componente.

---

Marcatura dei codici DataMatrix con il laser

Il codice DataMatrix è particolarmente interessante per molte applicazioni di marcatura UDI. Può contenere una quantità relativamente elevata di informazioni in uno spazio ridotto, rendendolo adatto anche a dispositivi medici compatti.

Durante la marcatura laser, l'immagine del codice viene creata da un gran numero di piccoli moduli. È essenziale che i singoli elementi vengano riprodotti con precisione e in modo riproducibile. Una marcatura laser di alta qualità non deve quindi essere solo visivamente impeccabile. Soprattutto, è fondamentale una lettura affidabile da parte delle macchine.

Per il controllo qualità possono essere utilizzati, ad esempio, sistemi di telecamere e dispositivi di verifica dei codici. Questi sistemi possono controllare se il codice marcato soddisfa i requisiti definiti in termini di contrasto e leggibilità.

---

Combinazione di marcatura laser e verifica dei codici

Una moderna linea di produzione per dispositivi medici può collegare le singole fasi del processo. Il codice UDI viene prima generato a partire dai dati di produzione e successivamente trasferito sul prodotto mediante un sistema di marcatura laser. Dopo la marcatura, una telecamera può verificare automaticamente il codice.

Un possibile processo potrebbe essere il seguente:

Alimentazione del prodotto → Identificazione → Trasferimento dei dati UDI → Marcatura laser → Verifica del codice → Documentazione → Rilascio

Ciò consente di integrare la marcatura nei processi automatizzati di produzione e tracciabilità. La verifica automatica è particolarmente utile per elevati volumi di produzione, poiché consente di rilevare marcature difettose o incomplete direttamente durante la produzione.

---

Vantaggi della marcatura UDI con laser

La marcatura laser offre diversi vantaggi per la marcatura UDI.

Marcatura permanente

La marcatura viene realizzata direttamente sulla superficie del materiale o all'interno di essa. Di conseguenza, può essere significativamente più duratura rispetto a un'etichetta adesiva.

Elevata precisione

I laser operano senza contatto fisico e consentono di realizzare marcature estremamente fini. Questo è particolarmente vantaggioso per i piccoli codici DataMatrix e i componenti medicali compatti.

Piccole superfici di marcatura

È possibile realizzare codici molto compatti anche su componenti di piccole dimensioni. Ciò rende la tecnologia adatta a numerosi strumenti chirurgici e componenti medicali.

Elevata riproducibilità

Con parametri laser definiti correttamente, è possibile marcare molti prodotti identici mantenendo una qualità di marcatura costante.

Automazione

I sistemi di marcatura laser possono essere integrati nelle linee di produzione, nei sistemi di assemblaggio e nei sistemi di ispezione automatizzati.

Nessun materiale di consumo come l'inchiostro

La marcatura laser diretta non richiede inchiostri di stampa o etichette. Ciò può semplificare il processo e ridurre la necessità di materiali di consumo.

---

Marcatura UDI con laser nella produzione

I requisiti per la marcatura UDI vanno oltre il processo di marcatura vero e proprio. Nella produzione industriale, i dati del prodotto, il processo di marcatura e il controllo qualità devono interagire in modo affidabile.

Un sistema di marcatura laser può, ad esempio, essere collegato a un software di produzione di livello superiore o a un database. Ciò consente di trasferire automaticamente al sistema di marcatura il codice UDI individuale di ciascun prodotto. Questo può ridurre l'inserimento manuale dei dati e contribuire a evitare scambi o errori di assegnazione.

Una soluzione industriale tipica può includere i seguenti componenti:

• sistema di marcatura laser
• supporto o sistema di posizionamento del prodotto
• telecamera industriale
• sistema di lettura dei codici
• PLC o sistema di controllo della macchina
• database di produzione
• integrazione MES o ERP
• espulsione automatica dei prodotti difettosi

In questo modo, la marcatura UDI diventa parte integrante del processo produttivo.

---

Tracciabilità dei dispositivi medici

Uno dei principali vantaggi dell'identificazione univoca dei prodotti è la tracciabilità. Combinando UDI, dati di produzione e sistemi interni, prodotti e lotti possono essere identificati in modo più efficace e associati alle informazioni di produzione pertinenti.

Un'identificazione marcata in modo permanente può inoltre rimanere presente mentre un dispositivo medico attraversa diverse fasi di lavorazione.

Questo è particolarmente interessante per gli strumenti chirurgici riutilizzabili. Ad esempio, uno strumento può essere identificato in modo univoco durante il ricondizionamento, lo stoccaggio e l'utilizzo, a condizione che i sistemi e i processi corrispondenti lo supportino.

---

Requisiti di qualità per la marcatura laser

La marcatura UDI non deve essere soltanto duratura, ma anche leggibile in modo affidabile. Pertanto, la qualità della marcatura dovrebbe essere presa in considerazione già durante lo sviluppo e la validazione del processo.

I fattori importanti includono:

• contrasto sufficiente
• dimensione definita dei moduli del codice DataMatrix
• geometria precisa
• marcatura uniforme
• profondità di marcatura adeguata
• basso impatto termico, ove richiesto
• resistenza ai processi di pulizia e sterilizzazione previsti
• leggibilità affidabile da parte delle macchine

A seconda dell'applicazione, la verifica del codice mediante metodi di ispezione appropriati può essere utile o necessaria.

---

Regolazione individuale dei parametri laser

Una marcatura UDI ottimale non può essere determinata esclusivamente dalla potenza del laser. È fondamentale l'interazione tra diversi parametri. Tra questi rientrano, ad esempio:

• potenza del laser
• durata dell'impulso
• frequenza degli impulsi
• velocità di scansione
• messa a fuoco
• distanza tra le linee
• numero di passaggi
• strategia di marcatura

Anche la superficie del dispositivo medico influisce sul risultato. Le superfici spazzolate, lucidate, rivestite o sabbiate possono produrre risultati di marcatura differenti.

Per questo motivo, prima della produzione in serie si raccomanda di effettuare test con il materiale originale. È possibile testare diversi parametri laser e valutarli successivamente in termini di contrasto, leggibilità e durata.

---

Marcatura UDI con laser per diversi materiali

La tecnologia laser offre interessanti possibilità non solo per i dispositivi medici in metallo. Anche diverse materie plastiche possono essere adatte alla marcatura UDI con laser. Per le plastiche, ad esempio, è possibile ottenere un cambiamento di colore ad alto contrasto o un effetto di schiumatura. La composizione del materiale, la pigmentazione e la tecnologia laser utilizzata sono fattori determinanti.

A seconda del prodotto, possono essere adatti i seguenti materiali:

• acciaio inossidabile
• titanio
• alluminio
• varie leghe metalliche
• materie plastiche tecniche
• materie plastiche di grado medicale
• superfici rivestite

L'idoneità deve essere sempre valutata sulla base del materiale specifico e della qualità di marcatura richiesta.

---

UDI, marcatura laser e automazione industriale

La combinazione di marcatura UDI, marcatura laser e automazione industriale consente un'identificazione completa direttamente all'interno del processo produttivo. Invece di marcare manualmente i singoli prodotti, i dati del prodotto possono essere trasferiti automaticamente al sistema di marcatura. Il sistema laser crea quindi l'identificazione individuale.

Una telecamera integrata può verificare immediatamente se il codice DataMatrix è stato applicato correttamente. In questo modo si crea un processo automatizzato in cui marcatura e controllo qualità sono direttamente collegati.

---

Marcatura UDI con tecnologia laser

La marcatura UDI con tecnologia laser offre un metodo preciso e duraturo per identificare in modo univoco i dispositivi medici. La tecnologia è particolarmente interessante per strumenti chirurgici, impianti e componenti medicali realizzati in acciaio inossidabile, titanio e altri materiali.

I codici DataMatrix possono essere applicati direttamente sul prodotto anche su piccole superfici e successivamente letti e verificati automaticamente. In combinazione con sistemi di telecamere, controlli di produzione e database, la marcatura UDI può essere integrata nei moderni processi di produzione e tracciabilità.

Per una soluzione affidabile, materiale, tecnologia laser, dimensione del codice, parametri di marcatura, durata e metodi di ispezione devono essere adattati individualmente al rispettivo dispositivo medico. I test con il materiale originale e la successiva valutazione della qualità della marcatura rappresentano pertanto un passaggio importante verso una marcatura UDI con laser stabile e affidabile.

La marcatura laser per UDI non è quindi semplicemente un metodo per marcare i dispositivi medici, ma può anche rappresentare un componente fondamentale di una strategia automatizzata e tracciabile di produzione e qualità.
